Osvětlení není jen o osvětlení – je to pečlivě navržený systém složený z odlišných, vzájemně závislých komponent. Mezi základní součásti osvětlení patří zdroj světla, svítidlo (svítidlo), předřadník nebo budič, reflektor, čočka nebo difuzor, pouzdro a řídicí systém. Každá část hraje specifickou roli při určování toho, jak se světlo vyrábí, tvaruje, distribuuje a řídí. Ať už navrhujete plán domácího osvětlení, zařizujete komerční prostory nebo řešíte problémy se stávající instalací, pochopení těchto částí vám dává rozhodující výhodu.
Světelný zdroj: Kde to všechno začíná
Světelný zdroj je komponenta, která skutečně generuje světlo. Je to nejrozpoznatelnější součást každého osvětlovacího systému a technologie, která za ním stojí, se za posledních několik desetiletí dramaticky změnila.
Žárovky
Tradiční žárovka funguje tak, že elektrický proud prochází wolframovým vláknem, dokud nesvítí. Tyto žárovky mají index podání barev (CRI) 100, což znamená, že barvy pod žárovkovým světlem vypadají přesně jako na přirozeném slunečním světle. Nicméně, žárovky přeměňují pouze asi 10 % energie na viditelné světlo , přičemž zbývajících 90 % se ztrácí jako teplo. Z velké části jsou vyřazovány ve prospěch účinnějších technologií.
Zářivky
Fluorescenční lampy fungují tak, že vzrušují rtuťové páry, které vytvářejí ultrafialové světlo, které poté aktivuje fosforový povlak, aby vyzařovalo viditelné světlo. Jsou výrazně účinnější než žárovky — 32W zářivka T8 produkuje zhruba stejný světelný výkon jako 75W žárovka. Mezi běžné aplikace patří kanceláře, školy a komerční prostory. Kompaktní zářivky (CFL) přinesly tuto technologii do obytných prostor.
Zdroje LED (Light Emitting Diode).
Technologie LED je nyní dominantním zdrojem světla prakticky ve všech aplikacích. LED diody mohou dosáhnout světelné účinnosti přesahující 200 lumenů na watt ve srovnání s přibližně 15 lm/W u klasických žárovek. Mají provozní životnost 25 000 až 100 000 hodin, neobsahují žádnou rtuť a jsou k dispozici v širokém rozsahu teplot barev od teplých 2700 K po denní světlo 6500 K. Standardní LED žárovka, která nahrazuje 60W žárovku, obvykle spotřebuje pouze 8–10 wattů.
Zdroje s vysokou intenzitou výboje (HID).
HID výbojky zahrnují halogenidové výbojky, vysokotlaké sodíkové (HPS) a rtuťové výbojky. Používají se především ve venkovním a průmyslovém prostředí, kde je potřeba vysoký světelný výkon na velkých plochách. Například 400W halogenidová výbojka může produkovat přibližně 36 000 lumenů. HID zdroje vyžadují před dosažením plného jasu několik minut zahřívání.
The Svítidlo: Bydlení All the Díly osvětlení Společně
Svítidlo – běžně nazývané svítidlo – je kompletní jednotka, která obsahuje a podporuje světelný zdroj spolu se všemi souvisejícími součástmi. Design svítidla přímo ovlivňuje jak estetický, tak funkční výkon osvětlovací instalace.
Svítidla jsou klasifikována podle typu montáže, rozložení světla a zamýšleného prostředí. Mezi běžné typy montáže patří:
- Zapuštěná svítidla — instalované do stropů nebo stěn pro hladký, nízkoprofilový vzhled
- Svítidla pro povrchovou montáž — připevněné přímo k povrchu bez zapuštění
- Závěsná svítidla — zavěšené ze stropu pomocí šňůry, tyče nebo řetězu
- Kolejová svítidla — namontované na elektrifikované dráze, umožňující přemístění
- Svítidla montovaná na sloup nebo na sloup — používá se venku pro plošné osvětlení
Těleso svítidla také poskytuje mechanickou ochranu lampy a elektrických součástí a ve venkovním nebo průmyslovém prostředí určuje stupeň ochrany IP (Ingress Protection) to, jak dobře svítidlo odolává prachu a vlhkosti. Například svítidlo s krytím IP65 je plně prachotěsné a chráněné proti tryskající vodě, takže je vhodné pro venkovní aplikace.
Předřadníky a ovladače: Komponenty řízení spotřeby
Ne všechny světelné zdroje lze připojit přímo ke standardnímu elektrickému napájení. Mnohé vyžadují zařízení, které reguluje elektrický proud tekoucí do lampy. Těmito zařízeními jsou předřadník (pro zářivky a HID výbojky) a budič (pro LED).
Předřadníky pro zářivky a HID výbojky
Předřadník omezuje a reguluje proud ve fluorescenčních a HID obvodech. Bez něj by tyto lampy odebíraly rostoucí proud, dokud by selhaly. Magnetické předřadníky byly standardem po celá desetiletí, ale elektronické předřadníky je z velké části nahradily kvůli jejich vyšší účinnosti, sníženému blikání a tichému provozu. Elektronické předřadníky pro zářivky T8 obvykle pracují na frekvencích 20 000 Hz nebo vyšších, což zcela eliminuje blikání 100/120 Hz spojené s magnetickými typy.
Ovladače LED
Ovladač LED převádí střídavé síťové napětí na stejnosměrné napětí a proud, které LED diody vyžadují. LED diody jsou vysoce citlivé na kolísání proudu — i malý nadproud může výrazně snížit životnost nebo způsobit okamžité selhání. Nejběžnějším typem jsou budiče konstantního proudu, které dodávají pevný proud (obvykle 350 mA, 700 mA nebo 1 050 mA) bez ohledu na změny napětí. Budiče konstantního napětí dodávají pevné napětí (obvykle 12V nebo 24V DC) a používají se v aplikacích, jako je osvětlení LED pásků. Stmívatelné ovladače umožňují integraci se systémy řízení stmívání, což je kritická funkce pro mnoho moderních instalací.
Reflektory: Směrování a tvarování světelného výkonu
Světelný zdroj sám o sobě vyzařuje světlo do všech směrů. Reflektory přesměrovávají a koncentrují toto světlo směrem k cílové oblasti, čímž dramaticky zvyšují užitečný světelný výkon a zvyšují účinnost. Geometrie a povrchová úprava reflektoru určují rozložení světla.
Mezi běžné tvary reflektorů patří:
- Parabolické reflektory — vytváří úzký, paralelní paprsek světla, ideální pro reflektory a světlomety
- Eliptické reflektory — soustředit světlo v ohnisku, používaném v divadelním a výstavním osvětlení
- Zrcadlové (zrcadlové) reflektory — produkovat ostré, definované paprsky s vysokou účinností, ale potenciálním oslněním
- Matné nebo difuzní reflektory — rozptyluje světlo šířeji a snižuje ostré stíny
Mezi materiály reflektorů patří leštěný hliník (odrazivost 85–95 %), postříbřený hliník (odrazivost až 98 %) a bílé lakované povrchy (odrazivost přibližně 70–85 %). Volba materiálu ovlivňuje jak množství, tak kvalitu odraženého světla.
Čočky a difuzory: Řízení kvality a distribuce světla
Čočky a difuzory jsou optické komponenty umístěné před světelným zdrojem, které upravují způsob, jakým světlo opouští svítidlo. Slouží k praktickým i estetickým účelům.
Objektivy
Čočky lámou světlo a mění jeho směr a úhel paprsku. Fresnelovy čočky, které se běžně vyskytují v divadelním a filmovém osvětlení, používají soustředné prstence k vytvoření paprsku s měkkými okraji, přičemž zůstávají lehké a tenké. Prizmatické čočky, často používané v kancelářských troffech a průmyslových svítidlech, přesměrovávají světlo směrem dolů do širší distribuce, čímž zlepšují rovnoměrnost v celém pracovním prostoru. Čočky pro tvarování paprsku pro moduly LED umožňují přesné ovládání úhlů paprsku od úzkých 10° až po 120°.
Difuzory
Difuzory rozptylují světlo, aby omezily odlesky a vytvořily měkčí a rovnoměrnější osvětlení. Opálové (mléčně bílé) difuzory patří mezi nejběžnější a poskytují jednotný vzhled bez odlesků. Prizmatické difuzory nabízejí větší propustnost světla než opálové typy a zároveň snižují přímý výhled na světelný zdroj. Mikroprizmatické difuzory jsou rafinovanou verzí, která propouští až 92 % světla a přitom efektivně skrývá lampu před zraky. V LED panelových svítidlech jsou difuzory rozhodující pro maskování jednotlivých LED bodů a vytvoření hladkého, jednotného povrchu.
Systém řízení bydlení a vytápění
Kryt svítidla chrání vnitřní komponenty před fyzickým poškozením a vlivy prostředí. Zejména u LED osvětlení však kryt také plní kritickou funkci tepelného managementu. Teplo je primárním nepřítelem LED výkonu a dlouhé životnosti.
Teplota přechodu LED — teplota na samotném polovodiči — přímo ovlivňuje světelný tok a životnost. Každým zvýšením teploty přechodu o 10 °C nad jmenovité maximum může být životnost LED snížena přibližně o 50 %. Mezi efektivní strategie tepelného managementu patří:
- Chladiče — hliníková žebra nebo desky, které vedou a odvádějí teplo z LED
- Materiály tepelného rozhraní (TIM) — tepelně vodivé pasty nebo podložky umístěné mezi LED a chladičem
- PCB s kovovým jádrem (MCPCB) — desky plošných spojů s hliníkovou nebo měděnou základní vrstvou, která rychle šíří teplo
- Aktivní ventilátory chlazení — používá se v aplikacích s velmi vysokým výkonem, kde pasivní chlazení nestačí
Důležitý je také materiál bydlení. Tlakově litý hliník je široce používán díky své vynikající tepelné vodivosti (kolem 96–230 W/m·K v závislosti na slitině), odolnosti a relativně nízké hmotnosti. Polykarbonát a další plasty se používají pro aplikace s nižším výkonem, kde jsou minimální tepelné nároky.
Systémy řízení osvětlení: Správa, kdy a jak světlo funguje
Řídicí systémy jsou stále důležitější součástí moderního osvětlení. Řídí, kdy se světla zapínají a vypínají, s jakou intenzitou pracují a jak reagují na podmínky prostředí nebo vstupy uživatele. Efektivní řízení osvětlení může snížit spotřebu energie 30 % až 60 % ve srovnání s neřízenými systémy.
Stmívače
Stmívače snižují napětí nebo proud dodávaný do lampy, aby se snížil její výkon. U LED systémů jsou nejběžnějšími typy fázově řezané stmívače (TRIAC stmívače) a 0–10V analogové stmívače. Je nezbytné, aby typ stmívače odpovídal specifikacím ovladače LED, protože nekompatibilní kombinace vedou k blikání, omezenému rozsahu stmívání nebo selhání lampy. Kvalitní LED stmívací systém by měl být schopen plynule stmívat od 100 % dolů do alespoň 1 % bez viditelného blikání nebo šumu.
Senzory obsazenosti a pohybu
Senzory přítomnosti automaticky zapnou světla při zjištění přítomnosti a zhasnou po definované době nečinnosti. Pasivní infračervené (PIR) senzory detekují změny v infračerveném záření pohybujících se teplých těles. Ultrazvukové senzory detekují pohyb prostřednictvím odrazu zvukových vln, díky čemuž jsou účinné v prostorách s překážkami. Senzory s duální technologií kombinují obě metody pro větší přesnost. V komerčních kancelářích samotná čidla obsazenosti obvykle snižují spotřebu energie na osvětlení o 25–50 %.
Systémy sklizně za denního světla
Tyto systémy využívají fotosenzory k měření úrovně okolního denního světla a automaticky ztlumí nebo vypínají elektrická světla, když je přirozené světlo dostatečné. V jižně orientované obvodové zóně komerční budovy může využití denního světla snížit spotřebu energie na osvětlení o 40–70 % během denního světla.
Inteligentní a síťové ovládání osvětlení
Moderní systémy inteligentního osvětlení umožňují na dálku programovat, monitorovat a nastavovat jednotlivá svítidla nebo skupiny. Protokoly jako DALI (Digital Addressable Lighting Interface), DMX512 (používané v zábavním osvětlení), Zigbee a Bluetooth Mesh umožňují sofistikovanou správu scén a hlášení energie. Ve velkých komerčních instalacích poskytují tyto systémy podrobné údaje o vzorcích používání, což umožňuje průběžnou optimalizaci.
Elektroinstalace a elektrické komponenty
Za každou instalací osvětlení je elektrická infrastruktura, která zahrnuje elektroinstalaci, spojovací krabice, jističe a transformátory. Ty nejsou vždy viditelné, ale jejich specifikace přímo ovlivňuje bezpečnost a výkon.
Nízkonapěťové LED systémy, zejména ty, které běží na 12V nebo 24V DC, vyžadují vhodný transformátor nebo napájecí zdroj, aby se snížilo síťové napětí. Průřez vodiče musí být správně specifikován, aby zvládl proudové zatížení bez nadměrného poklesu napětí. Například v 24V LED systému se zátěží 50 wattů na 10 metrů může použití poddimenzovaného vodiče (např. 0,5 mm²) způsobit pokles napětí o více než 2 V, viditelně snížit jas LED a potenciálně způsobit nekonzistenci barev.
Ochrana obvodu v podobě pojistek nebo jističů zabraňuje poškození přetížením nebo zkratem. Na mokrých nebo vlhkých místech jsou vyžadovány přerušovače zemního spojení (GFCI), aby se zabránilo úrazu elektrickým proudem.

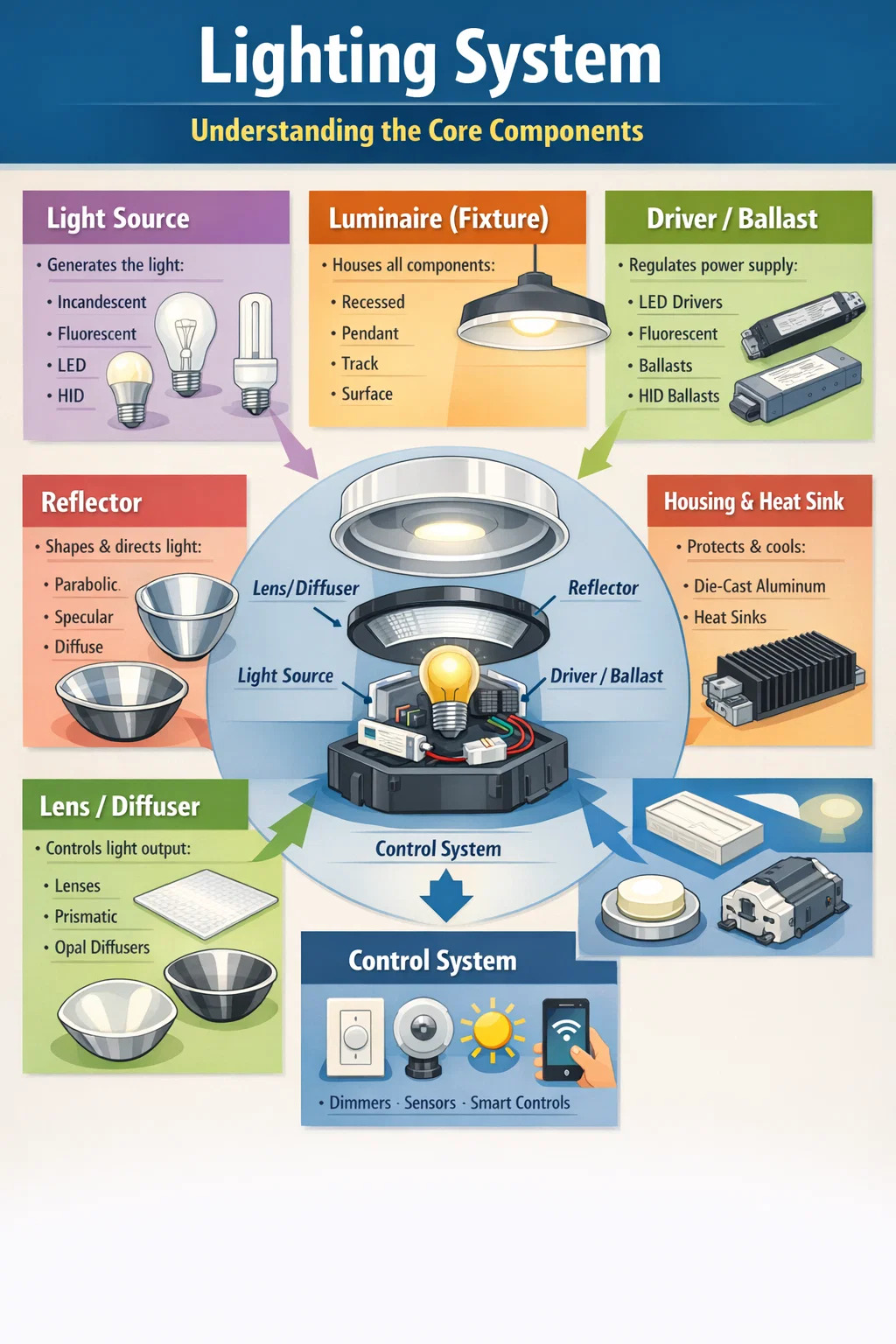

Porovnání klíčových dílů osvětlení: Referenční přehled
| Komponenta | Primární funkce | Běžné materiály/typy | Specifikace klíče |
|---|---|---|---|
| Světelný zdroj | Vytvářejte viditelné světlo | LED, zářivka, HID, žárovka | Lumeny, příkon, CCT, CRI |
| Luminaire | Ubytujte a podpořte všechny části | Zapuštěný, přívěsek, dráha, povrch | Krytí IP, typ montáže |
| Předřadník/Ovladač | Regulujte přívod elektřiny | Elektronický předřadník, budič LED konstantního proudu | Výstupní proud/napětí, kompatibilita se stmíváním |
| Reflektor | Nasměrujte a koncentrujte světlo | Leštěný hliník, postříbřený, bílý lak | Odrazivost %, vyzařovací úhel |
| Objektiv/difuzor | Upravte rozložení světla a snižte oslnění | Fresnelův, prizmatický, opálový, mikroprizmatický | Propustnost světla %, šíření paprsku |
| Pouzdro/chladič | Chraňte komponenty, řiďte teplo | Tlakově litý hliník, polykarbonát | Tepelná vodivost, IP |
| Řídicí systém | Spravujte světelný výkon a plánování | Stmívač, senzor obsazenosti, DALI, Zigbee | Rozsah stmívání, kompatibilita protokolů |
Teplota barev a podání barev: Metriky výkonu, které definují kvalitu světla
I když nejde o fyzické komponenty ve stejném smyslu, barevná teplota a index podání barev (CRI) jsou základními specifikacemi spojenými se světelným zdrojem, které určují, jak prostor vypadá a působí v daném osvětlovacím systému.
Teplota barev (CCT)
Teplota barev měřená v Kelvinech (K) popisuje zdánlivé teplo nebo chlad bílého světla. Teplá bílá (2700K–3000K) vytváří útulnou, relaxační atmosféru vhodnou do ložnic a restaurací. Neutrální bílá (3500K–4000K) je běžné v kancelářích a maloobchodě. Chladné denní světlo (5000K–6500K) podporuje bdělost a používá se v prostředích náročných na úkoly, jako jsou laboratoře nebo dílny. Nesprávná teplota barev pro danou aplikaci může způsobit, že se prostory budou cítit nevlídně nebo sníží produktivitu.
Index podání barev (CRI)
CRI měří, jak přesně světelný zdroj vykresluje barvy ve srovnání s referenčním světelným zdrojem, na stupnici od 0 do 100. CRI 80 je považováno za minimum přijatelné pro většinu komerčních aplikací, zatímco CRI 90 se doporučuje pro maloobchody, galerie, zdravotnická zařízení a všude tam, kde je kritická přesnost barev. Diody LED s vysokým CRI jsou k dispozici, ale obvykle za prémiovou cenu a někdy o něco nižší účinnost než jejich protějšky s nižším CRI.
Jak součásti osvětlení spolupracují v kompletním systému
Pochopení jednotlivých komponent je cenné, ale skutečný výkon osvětlovací instalace závisí na tom, jak dobře tyto části spolupracují. Vysoce kvalitní LED čip spárovaný se špatně navrženým ovladačem nebude fungovat. Dobře specifikovaný reflektor spárovaný s nevhodně sladěným objektivem může vytvářet nežádoucí artefakty. A i to nejlepší svítidlo poskytuje špatné výsledky, pokud je řídicí systém nekompatibilní nebo tepelné řízení je nedostatečné.
Zvažte například maloobchodní prodejnu oblečení. Cílem je, aby oděvy vypadaly živě a přitažlivě. Ideální systém může zahrnovat:
- LED zdroj s vysokým CRI (CRI 95 ) při 3000 K pro přesné vykreslení barev látek s teplým, příjemným tónem
- Reflektor s úhlem paprsku 25–35° pro soustředění světla na displeje zboží, aniž by se rozlévalo na stěny
- Ovladač LED s konstantním proudem s možností stmívání 0–10 V umožňující úpravy nálady po celý den
- Kolejnicové svítidlo namontované na stropní mřížce pro flexibilitu při přemisťování při změně uspořádání zboží
- Senzor zachycující denní světlo v blízkosti výkladních skříní pro snížení spotřeby energie, když je přirozené světlo dostatečné
Každá součást byla vybrána tak, aby sloužila celkovému záměru návrhu. Změna kteréhokoli z nich – řekněme nahrazení zdroje CRI 80 za účelem úspory nákladů – degraduje konečný výsledek způsobem, který ovlivňuje zákaznickou zkušenost a potenciálně prodejní výkon.
Toto systémové myšlení je to, co odděluje funkční světelnou instalaci od vynikající. Ať už specifikujete jednu místnost nebo celou budovu, vyhodnocení každé části osvětlení podle požadavků prostoru – a potvrzení kompatibility mezi komponenty – je základem dobrého návrhu osvětlení.
